무식한 땜쟁이 Raspberry Pi Pico 이야기(4 - EVB보드 설계 )

1.  테스트용 보드(EVB) 제작 사양

    1) 전원입력 : 12V

    2) 스위치류

    3) 로터리 엔코더

    4) LED류

    5) 캐릭터 LCD 16X2 - I2C

    6) RS-232 통신포트

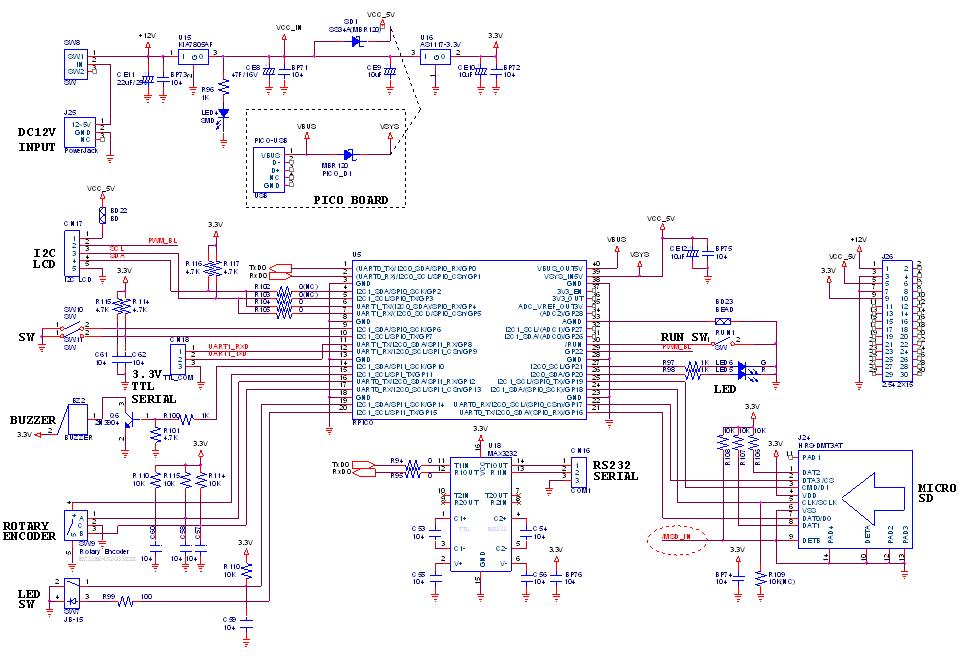

2.  테스트용 보드(EVB) 회로도

     (주의: 개인 공부용으로 설계한 회로도 입니다. 정확하지 않음, 참조만 하세요)

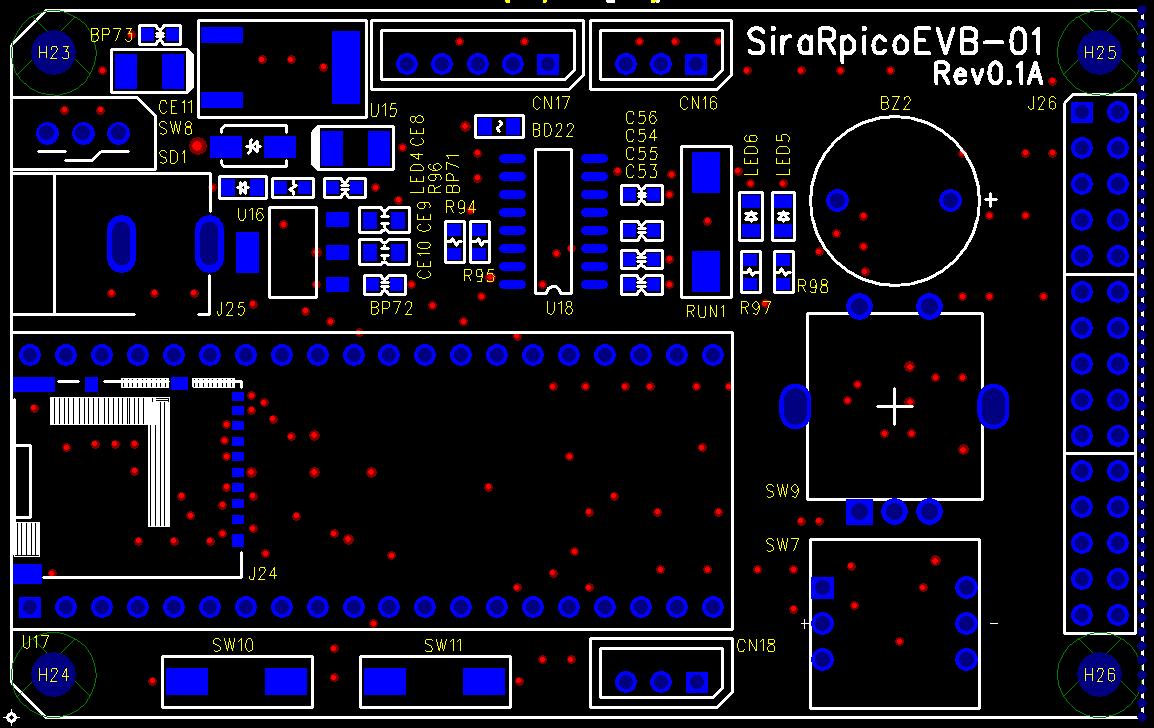

3.  테스트용 보드(EVB) PCB 설계
